在锐捷三层交换机上部署DHCPv6-PD

• 1. 设备
• 2. 配置
• 3. 验证配置
• 4. 个人总结

1. 设备

• 核心设备：RG-N18010
• 服务器：Debian 9 ESXI5.5虚拟机
• 交换设备：通用二层交换机
• 验证设备：
  1. OpenWRT X86 18.06.2 ESXI5.5虚拟机
  2. 任意终端设备（以Windows 10笔记本与Android P手机为例）
• 实验网络结构：

• 假设Ipv6地址段：2001::/48
  假设PD地址段：2001:250::/48
  DHCPv6服务器地址：2001::666/64

2. 配置

1. 核心设备

Ruijie>en

Password:
Ruijie#conf t
Ruijie(config)#vlan 10
Ruijie(config-vlan)#vlan 100
Ruijie(config-vlan)#int vlan 10
Ruijie(config-if-VLAN 10)#ipv6 enable
Ruijie(config-if-VLAN 10)#ipv6 add 2001::1/64
Ruijie(config-if-VLAN 10)#int vlan 100
Ruijie(config-if-VLAN 100)#ipv6 enable
Ruijie(config-if-VLAN 100)#ipv6 add 2001:0:0:100::1/64
Ruijie(config-if-VLAN 100)#no ipv6 nd suppress-ra
Ruijie(config-if-VLAN 100)#ipv6 dhcp relay destination 2001::666 VLAN 10
Ruijie(config-if-VLAN 100)#end
Ruijie#

2. 服务器
   1. 设置网卡，添加地址：2001::666/64，网关：2001::1
   2. 安装软件包 isc-dhcp-server
   3. 配置文件 /etc/dhcp/dhcpd6.conf
      1. (可选) 无域名可以注释掉 option dhcp6.domain-search
      2. (可选) 设置全局Ipv6 DNS option dhcp6.name-servers 2001:da8::666
      3. 添加所属子网地址池 (受限于gitbook无法换行) subnet6 2001::/64 { range6 2001::666 2001::666; }
      4. 添加地址段 subnet6 2001:0:0:100::/64 {
      5. 设置前缀与分配的掩码 prefix6 2001:250:: 2001:250:0:ffff:: /64; }
   4. 配置文件 /etc/default/isc-dhcp-server
      1. 绑定DHCPv6网卡 例如；INTERFACESv6="ens32"
   5. 启动服务 systemctl start isc-dhcp-server.service

3. 验证配置

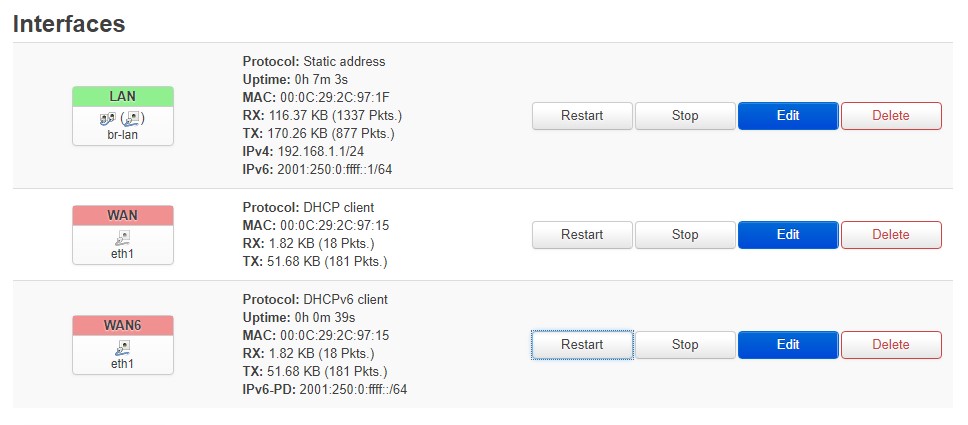

1. 保持OpenWRT默认配置不变，删除/etc/config/network的ULA前缀，通过LUCI确认DHCPv6-PD正常分配，并且br-lan接口获得ipv6地址

2. 打开Windows的 控制面板\网络和 Internet\网络连接 查看网络连接详细信息，确认客户端已获取Ipv6地址


4. 个人总结

• 锐捷三层交换机可进行IA_PD分配，但是无法添加静态路由。思科有命令：ipv6 dhcp iapd-route-add，但是锐捷没有
  但是你可以通过DHCPV6 relay的方式通过一台服务器分配IA_PD，同时交换机上会添加静态路由 简单来说：A能做B和C但不能同时做，他要叫D帮他做C，自己做B
  (NMD，WSM.jpg)
